[:es]En la industria del Oil & Gas, las uniones atornilladas son críticas para la integridad de equipos y sistemas de proceso. Bridas, válvulas y recipientes a presión dependen de la confiabilidad de estas fijaciones para operar de forma segura.

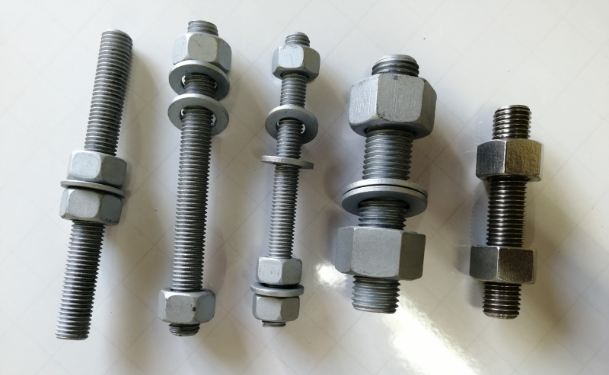

Uno de los materiales más utilizados para estas aplicaciones son los pernos B7, especialmente en forma de espárragos utilizados en bridas de piping.
Sin embargo, aunque ofrece excelente resistencia mecánica, el B7 tiene baja resistencia natural a la corrosión, por lo que la selección del recubrimiento adecuado es clave para garantizar su desempeño en servicio.
¿Qué son los pernos B7?
Los pernos B7 corresponden al material especificado en la norma ASTM A193 B7, un acero aleado al cromo-molibdeno diseñado para aplicaciones que requieren alta resistencia mecánica y estabilidad a temperatura.
Se utiliza ampliamente en:
- Bridas de Piping
- Válvulas Industriales
- Recipientes a Presión
- Equipos de Proceso
En la mayoría de los casos, los pernos B7 se utilizan junto con tuercas ASTM A194 2H, formando un conjunto diseñado para soportar cargas elevadas y condiciones de operación exigentes.
Corrosión en pernos B7 en la industria Oil & Gas
Aunque el B7 es un acero de alta resistencia, no es inoxidable. Esto significa que, en ambientes industriales típicos del sector Oil & Gas, puede verse afectado por distintos mecanismos de corrosión.
Entre los más comunes se encuentran:
Corrosión Atmosférica
En instalaciones onshore, la exposición a humedad, contaminantes industriales y variaciones térmicas puede iniciar procesos de corrosión superficial.
Ambientes Marinos
En plataformas offshore o instalaciones cercanas al mar, la presencia de sales acelera significativamente los procesos corrosivos.
Corrosión Bajo Aislamiento (CUI)
En líneas aisladas térmicamente, la humedad atrapada puede generar corrosión localizada difícil de detectar.
Exposición a Contaminantes Químicos
En refinerías y plantas petroquímicas, la presencia de compuestos químicos puede intensificar el deterioro de superficies metálicas.
Cuando estos procesos avanzan, pueden afectar la sección del perno, alterar el comportamiento del torque y comprometer la estabilidad de la unión.
Fragilización por Hidrógeno en pernos B7
Otro aspecto relevante en bulonería de alta resistencia como el B7 es la fragilización por hidrógeno .
Este fenómeno ocurre cuando átomos de hidrógeno penetran en la estructura del acero, reduciendo su ductilidad y generando fallas frágiles repentinas bajo carga.
El riesgo aumenta particularmente cuando se utilizan procesos electroquímicos de recubrimiento, donde puede producirse absorción de hidrógeno durante el tratamiento superficial.
Por esta razón, en aplicaciones críticas de Oil & Gas es importante considerar este fenómeno al momento de seleccionar tratamientos superficiales.
Factores a considerar para mejorar la durabilidad
El desempeño de los pernos en servicio depende de varios factores técnicos, entre ellos:
- Condiciones Ambientales de Exposición
- Temperatura de Operación
- Estabilidad del Torque y Coeficiente de Fricción
En este contexto, la protección anticorrosiva de los pernos B7 juega un rol clave. La selección del tratamiento superficial adecuado —como zincado, aleaciones de zinc o sistemas de zinc laminar— permite mejorar la resistencia a la corrosión y extender la vida útil de las fijaciones en ambientes industriales exigentes.
Analizar estas variables desde la etapa de diseño ayuda a mejorar la confiabilidad y durabilidad de las uniones atornilladas.
Conclusión
Los pernos B7 son un componente fundamental en la infraestructura de la industria Oil & Gas debido a su alta resistencia mecánica y su amplia aplicación en sistemas de presión.
Sin embargo, su comportamiento en servicio está fuertemente influenciado por las condiciones ambientales y los mecanismos de corrosión presentes en cada instalación.
Comprender estos desafíos permite diseñar soluciones más duraderas, reducir riesgos de fallas prematuras y mejorar la confiabilidad de las uniones críticas en equipos industriales.[:en]In the Oil & Gas industry, bolted joints are critical to the integrity of equipment and process systems. Flanges, valves, and pressure vessels rely on the reliability of these fasteners to operate safely over long periods of time.
One of the most commonly used high-strength fasteners for these applications are B7 stud bolts used in flange connections in Oil & Gas piping systems.
Although this material offers excellent mechanical strength, B7 steel has limited natural corrosion resistance, making the selection of the appropriate surface coating essential to ensure reliable performance in service.
What are B7 bolts?
B7 bolts, specified under ASTM A193 B7, are chromium-molybdenum alloy steel fasteners designed for applications requiring high mechanical strength and temperature stability.
Because of these properties, B7 bolts are widely used in equipment operating under pressure and demanding service conditions.
Typical applications include:
- Piping Flanges
- Industrial Valves
- Pressure Vessels
- Process Equipment
In most cases, B7 stud bolts are used together with ASTM A194 2H nuts, forming a fastening system designed to withstand high loads and severe operating conditions.
Corrosion in B7 bolts in the Oil & Gas industry
Although B7 steel provides high mechanical strength, it is not stainless steel. As a result, in typical Oil & Gas industrial environments it can be affected by several corrosion mechanisms.
The most common include:
Atmospheric Corrosion
In onshore facilities, exposure to humidity, industrial contaminants, and temperature variations can initiate surface corrosion processes.
Marine Environments
In offshore platforms or installations near the sea, the presence of salts significantly accelerates corrosion.
Corrosion Under Insulation (CUI)
In thermally insulated piping systems, trapped moisture can lead to localized corrosion that is difficult to detect.
Exposure to Chemical Contaminants
In refineries and petrochemical plants, the presence of aggressive chemical compounds can intensify the deterioration of exposed metal surfaces.
As corrosion progresses, it can reduce the effective cross-section of the bolt, alter torque behavior, and compromise the stability of the bolted flange joint.
Hydrogen Embrittlement in B7 Bolts
Another important aspect to consider with high-strength fasteners such as B7 bolts is hydrogen embrittlement.
This phenomenon occurs when hydrogen atoms penetrate the steel structure, reducing ductility and causing sudden brittle failures under load.
The risk increases particularly when electrochemical coating processes are used, where hydrogen absorption may occur during surface treatment.
For this reason, in critical Oil & Gas applications it is important to consider this phenomenon when selecting surface treatments.
Factors to consider to improve durability
The performance of bolts in service depends on several technical factors, including:
- Environmental Exposure Conditions
- Operating Temperature
- Torque Stability and Coefficient of Friction
In this context, corrosion protection of B7 bolts plays a key role. Selecting the appropriate surface treatment—such as zinc plating, zinc alloy coatings, or zinc flake systems—can significantly improve corrosion resistance and extend the service life of fasteners in demanding industrial environments.
Evaluating these variables during the design stage helps improve the reliability and durability of bolted joints.
Conclusion
B7 stud bolts are a fundamental component in the infrastructure of the Oil & Gas industry due to their high mechanical strength and widespread use in pressure systems.
However, their performance in service is strongly influenced by environmental conditions and the corrosion mechanisms present in each installation.
Understanding these challenges makes it possible to design more durable solutions, reduce the risk of premature failures, and improve the reliability of critical bolted joints in industrial equipment.[:]
